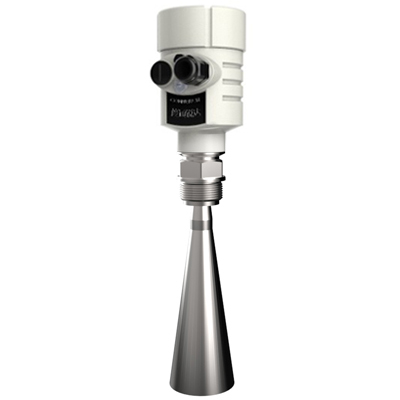

一、大量程水文雷达物位计概述：
大量程水文雷达物位计应用于液体、固体，弱粉尘或结晶、结露场合的料位测量，频率26GHz。因其发射频率高、波长更短、发射角度小、盲区小、天线尺寸小等特点，所以便于现场安装、抗干扰能力强，对于粉料、颗粒等物位的测量效果更佳，限度的增加了雷达的测量范围，对于小罐体和特殊罐体的测量有了更好的适应性。产品详细信息雷达物位计天线发射能力很低的极短的脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。
二、大量程水文雷达物位计基本参数：
应用：江水、河水、海水、水库等水位监测
测量范围：0...70m
精度：±3mm
过程温度：（-40～100℃）
过程压力：常压
输出信号：（4～20）mAHART
电源：DC6～28V（Rs485）
DC18V～36V（4-20mA）
三、大量程水文雷达物位计应用领域：
1 河水水位、灌区明渠水位、海水潮位自动监测系统。
2 城市供水，排污水位监测系统。
3 调压塔（井）水位监测。
4 水库坝前，坝下尾水水位监测。
5 山洪预警、汛情预警、水情监测系统。
四、大量程水文雷达物位计产品特色：
1 频率高，测量精度高。
2 发波角度小，抗干扰能力强。
3 测量与水质无关，不受浮冰等漂浮物影响。
4 超低功耗，6-24V宽电压供电，支持太阳能电池供电
5 测量稳定可靠，不受风速温度蒸汽等条件影响。
6 安装方便、维护方便。
7 测量工程中无机械磨损，寿命长。
8 测量工程无需人工介入，可长期无人值守，自动测量。
9 可配置GPRS功能，支持数据远程无线传输。
10 丰富的通讯方式，支持4-20mA、HART、MODBUS、GPRS。
11 成熟的软件算法，消除水面波动影响。
12 信号能量强，最大量程可达70米。
13 可以外接25米的远传液晶调试功能。方便仪表进行现场观察和调试。
14 丰富的数据协议，支持远程或者无线对仪表状态进行巡检和设置。
五、大量程水文雷达物位计安装注意：
1 仪表安装务必保证垂直于液面。
2 发射角度内尽量不要有干扰物体。
3 安装支架高度要高于液面最高位1米以上，保证测量液面不要淹没仪表。
4 安装距离墙壁至少大于200mm。
5 仪表进线做好防潮处理，最好配上防雨罩。
6 安装位置远离注水口。
六、大量程水文雷达物位计选型指南：
版本
A 英文版
I 中文版
许可证
A 简单型（5m）
B 普通型（15m）
C 标准型（量程35m）
D 增强型（量程70m）
天线型式/ 材料/ 过程温度
A 喇叭天线ø48mm/不锈钢316L
B 喇叭天线ø78mm/不锈钢316L
C 喇叭天线ø98mm/不锈钢316L
D 喇叭天线ø98mm加长/不锈钢316L
T 特殊定制
过程连接
TI 螺纹 G1½A
TT 特殊定制
过程密封/温度
A VITON氟橡胶/-60…150°C
电子部件
R 6…28V DC/RS485/Modbus协议
S 18…36V DC/两线制4…20mA/HART协议
安装配件/材料
X 不配
C 螺纹连接法兰DN50/PP
D 螺纹连接法兰DN80/PP
E 螺纹连接法兰DN100/PP
T 特殊定制
外壳/ 保护方式
A 铝/ IP66 / IP67
电缆入口
M M20x1.5
N ½NPT
液晶显示单元
X 不带
A 带
